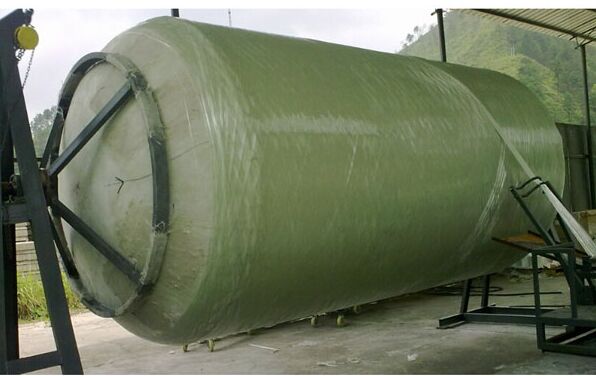

怎么設定玻璃鋼化糞池的技術參數？

注：初始環剛度（Ⅰ型、Ⅱ型）根據罐體使用位置選擇。代號為13（容積為100m³）,初始環剛度為Ⅱ型的玻璃鋼化糞池型號表示為：BH-13(100)-Ⅱ。化糞池選擇型號可參考：《03S702鋼筋混凝土化糞池圖集》或《02S701磚砌化糞池圖集》。化糞池選擇型號如下圖：



1、（引用標準4.1.2）初始環剛度 “初始環剛度大于等于5000N/m2規定為Ⅰ型；初始環剛度大于等于10000N/m2規定為Ⅱ型。”

      理由：選型須根據化糞池所處位置（綠地、人行道、小區車道、城市主干道等），頂部的覆土深度、土質特性、周圍環境等整合評估。

2、（引用標準3.2）增強材料

     設立原因：增強材料的使用是為了提高產品的拉伸強度、彎曲強度和沖擊強度等。

     標準要求：應采用：無堿（或中堿）成分玻璃纖維無捻粗紗或玻璃纖維無捻粗紗布。

     不應使用：陶土坩堝生產的含有高堿成分的玻璃纖維無捻粗紗或玻璃纖維無捻粗紗布作為增強材料。

3、（引用標準5.3.1）拉伸強度

       設立原因：在試件拉伸過程中考察玻璃鋼抗拉伸性能和玻璃纖維及不飽和聚酯樹脂兩種原材料的結合性能。

       試驗方法：拉伸強度（GB/T 1447）。

4、（引用標準5.3.1）彎曲強度

      設立原因：考察在試件彎曲過程中玻璃鋼導致斷裂的強度值。

      試驗方法：彎曲強度（GB/T 1449）。

5、（引用標準5.3.2）巴氏硬度

      設立原因：玻璃鋼產品的常規檢查項目，采用增強塑料巴柯爾硬度試驗方法檢查玻璃鋼化糞池的表面硬度。

      試驗方法：巴氏硬度（GB/T 3854）。

6、（引用標準5.3.6）滲漏試驗

    設立原因：該項可檢查玻璃鋼化糞池罐體防滲漏效果。

    試驗方法：化糞池宜以回填或其它方式固定，進出口封閉后注滿水，放置24h觀察，無滲漏現象及無明顯變形。

7、（引用標準5.3.3）吸水率

     設立原因：玻璃鋼化糞池是由玻璃纖維和不飽和聚酯樹脂兩種主要原材料組合而構成的，其間存有間隙，因此對吸水率提出要求可以有效地反映罐體的密實性，表面的致密度。

8、（引用標準6.6.8）沖擊強度

     設立原因：該強度對玻璃鋼化糞池很重要，關系到玻璃鋼化糞池表面會不會出現裂紋、會不會出現損傷。

    試驗方法：在化糞池罐體中央部位的上方（避開清掏孔），用一個質量2000g的鋼球，從2m高度自由落下，在鋼球沖擊處，進行測定。

9、產品安全系數達6倍以上

     罐體設定的初始環剛度比《玻璃纖維增強塑料夾砂管》GB/T21238設計的初始環剛度（4000N/㎡、8000N/㎡）提高了25%的強度，既使產品使用過程中老化，強度衰減，保留的強度依然足夠安全可靠。

10、（引用標準4.2.3）化糞池結構不應采用金屬類材料增強

     設立原因：考慮到不同材料使用壽命不同，如金屬方管、圓管等，其壽命短于玻璃鋼材料，必須杜絕采用。

     檢查方法：用磁鐵測試方法檢查成品，在生產過程中檢查使用的原材料。

11、（引用標準5.3.4）耐水性設立原因：該項用于檢驗長期儲存液體的儲罐,根本上保證了玻璃鋼化糞池工作可靠性和使用壽命的長期性。試驗方法：耐水性（GB/T 2575）。
